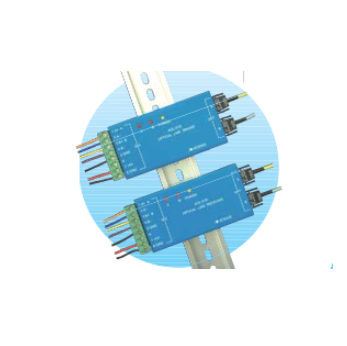

ATSENSE安森 光线驱动器系统 AOL-01D 用于A阶段和AB（Z）阶段信号的AOL-01D（驱动）和AOL-01R（接收机）成对使用
- 货号:
- 所属分类:信号变换机／ 光纤维传输
- 发布时间:2026-05-08
分享到：
产品详情
AB（Z）相位信号，如旋转编码器或单相信号，2通道脉冲输出信号（差分输出EIA-422（RS-422），TTL输出）通过两芯（多模光纤）光纤电缆长距离传输。
特色
可作为标准安装在DIN导轨上
传输距离可达800米
高速传输 DC~3Mb/s
规格
| 光学传输线 | |
|---|---|
| 适用光纤 | AOL-01F-xxx 光纤电缆（电缆长度 xxx （m） 2 芯 MMF（多模光纤）H-PCF（200/230μm） |
| 发射波长 | 800纳米 |
| 适用的光学连接器 | F05 单芯光连接器（JIS C 5974） |
| 传输距离 | 2m~800m（内部短波切换支持300m及以上） 出厂设置：300m或更低 |
| 传输速度 | DC~3Mb/s |
| 电信号 AOL-01D 光线驱动器 | |
| 信号输入 | 在以下开关之间切换：（1）差分输入（出厂设置）或（2）内部短卡内的TTL输入 （1） 差分输入 差分电压 0.3V或更高 EIA-422（RS-422） 标准 符合标准元件：75157 等效 终端阻抗 330Ω （2） TTL输入 输入电压：H3.5或以上 / L1.5V或更低 输入电阻10kΩ |
| 输入信号最大电压额定值 | （1）差异输入共模（GND之间）电压为-7V~+12V （2）TTL输入±20V（过压输入保护） |
| 电信号 AOL-01R 光线接收机 | |
| 信号输出 | （1） 差分输出 ±5V（终端=∞） ±2V（终端=100Ω） （2） TTL输出 0~5V（终端=470Ω~∞） H3.5或以上 / L1.5V或更小（输出电流±最大20mA） EIA-422（RS-422）标准合规 元件：1481等效 |
| 输出信号最大额定电压 | ±15V（短路，施加电压保护） 共模（GND之间）电压为-7V~+12V |
| 常见的电信号 | |
| 外部电源输入 | 5V ±5% 最大 200mA |
| 端子模块连接 | 端子模块插座类型 5.08毫米 螺距 MSTB 2.5/8-ST-5.08 |
| LED指示灯 | 红色LEDA和B信号电平指示，2个黄色LED开机指示 |
| 其他规格 | |
| 配件 | 插座型端子块 8P 光学元件保护帽 2 个 |
| 工作温度和湿度范围 | -10~+50°C 85%相对湿度或更低（但无凝结） |
| 储存温度和湿度范围 | -20~+70°C 85%相对湿度或更低（但无冷凝） |
| 防尘措施 | 印刷电路板涂层处理 |
| 尺寸 | W：90 深46 H：20（包括DIN导轨安装板） |
