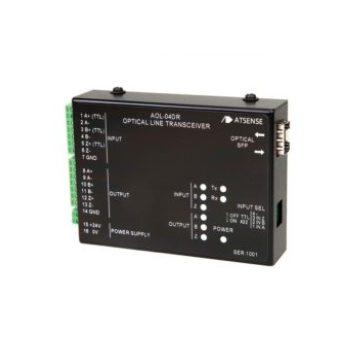

ATSENSE安森 光线收发器 AOL-04DR
ATSENSE安森 光线收发器 AOL-04DR 用于测量和控制的脉冲信号，通过一对光纤电缆实现3个通道的双向传输。
- 货号:
- 所属分类:信号变换机／ 光纤维传输
- 发布时间:2026-05-08
分享到：
产品详情
它能通过单对光纤双向传输最多3个通道的脉冲信号，如ABZ信号和紫外波信号。
该信号符合RS422标准/TTL。
光纤采用SFP模块，可根据环境选择多种光纤电缆。
它可以抗噪声、隔离且能传输长距离。
特色
●省配線 3chのパルス信号(RS422準拠/TTL)を1対の光ファイバで双方向伝送 ●高速伝送 各chとも2.4Mb/s ロータリエンコーダ 20000rpm 3600p/r相当 電線使用時の波形劣化や応答遅れがありません ●長距離伝送 40Kmまで ●標準でDINールに取付可能
规格
| 传输速度 | |
| DC~2.4Mb/s（各A、B、Z） | 20000r/min（相当于3600P/r旋转编码器） |
| 采样频率 | 40MHz |
| 电信号 | |
| 信号输入 | 3ch：符合RS422标准/TTL短卡切换（每个ch独立切换） |
| 信号输出 | 3声道：符合RS422标准/TTL电压范围0-5V |
| 外部电源输入 | DC24V ±10% 功耗 100mA（最大） |
| 连接端子 | 2套7P，1套2P插座型端子块，间距3.5毫米 ，适用线径28~16AWG |
| 延迟时间（从信号输入到信号输出的时间） | |
| RS422 输入设置 | 约200ns+光纤传输延迟 |
| TTL 输入设置 | 约250纳秒+光纤传输延迟 |
| 光纤传输延迟 | 传输延迟是光 速的1.5倍，传输距离10米：50秒，传输距离100米：500纳秒 |
| 其他 | |
| 工作环境温度 | -20~50°C（非冷凝） |
| 尺寸 | W：103 D：75 H：34（包括DIN导轨安装板，不包括突出部分） |
| 如何安装主机 | 通过DIN导轨安装板 |
| 质量 | 约300克（包括DIN导轨安装板、插座型端子块、SFP模块） |
