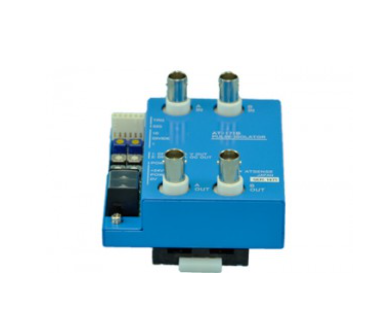

ATSENSE安森 具有环形功能的隔离器 AT-171B
ATSENSE安森 具有环形功能的隔离器 AT-171B 脉冲信号分割，隔离。
- 货号:
- 所属分类:信号变换机／ 光纤维传输
- 发布时间:2026-05-08
分享到：
产品详情
这是一种脉冲隔离器单元，利用比较器对脉冲输入信号进行波形，通过光耦合器隔离并分频，然后输出脉冲。 输入
端由尼龙连接器搭配传感器电源DC+5V和BNC连接器组成，输出端连接到BNC连接器。
输入通道数 2声道
输入频率 0~200kHz（0~250kHz*） 触发
电平可任意设置在0~10V
之间 最小触发输入信号 300mVp-p
分钟比可设定在1~99 范围内
占空比约50%
输出TTL电平输出，开关开集电极
外壳DIN轨道安装
规格
| 输入信号 | |
|---|---|
| 频道数量 | 2ch（2ch） |
| 信号电平 | ±30V |
| 触发等级 | 0~电路板上的“TRG”VR约10V可变电压 |
| 最小触发输入信号 | 300mVp-p |
| 输入电阻 | 约1MΩ（0~+12V范围内） |
| 输入频率 | 0~200kHz 0~250kHz* *在5V TTL和5V CMOS信号电平下，DUTY40~60%输入，触发电平设定为1.5V~2.0V。 |
| 传感器电源 | DC5V 最大30mA |
| 输出信号（输出切换通过电路板上的开关来实现） | |
| 电压信号 | |
| 输出逻辑 | 输入信号“H”⇒电压输出“H” |
| 输出电平 | “L”电平1.5伏或以下 ，“H”电平3.5伏或更高电压信号 |
| 输出电流 | 最大20mA电流 |
| 开集电极信号 | |
| 输出逻辑 | 输入信号“H”⇒开集电极导通 |
| 输出额定值 | 30V 100mA 最大电流 |
| 信号灯 | 红色照明输出状态 |
| 划分 | |
| 每周刊 | 1~99 车载旋转开关的交换 |
| 分流/直接交换 | 使用板载交换机进行交换 |
| 一般规格 | |
| 绝缘范围 | 输入/输出/电源（A、B通道之间无隔离）/外壳 |
| 信号隔离 | 光耦合器隔离 |
| 电源 | DC24V ±20% 最大 100mA |
| 电源 LED | 黄色灯在通电时点亮 |
| 工作温度和湿度范围 | 0~40°C/85%相对湿度或更低（但无凝结） |
