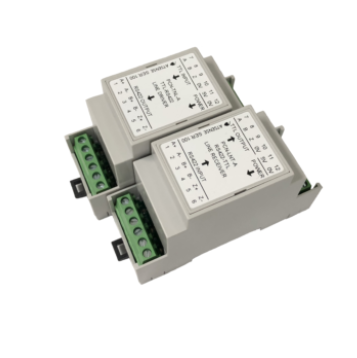

ATSENSE安森三通道信号电平转换器 PCN-LNT-A

ATSENSE安森三通道信号电平转换器 PCN-LNT-A TTL~RS422（RS422~TTL）旋转编码器脉冲信号电平转换等。

分享到：

特色

使用例）ロータリエンコーダ等のA/B/Zパルス信号のTTL～RS422のレベル変換

名称	TTL-RS422 换能器	RS422-TTL 换能器
模型	PCN-TNL-A	PCN-LNT-A
一般规格
输入	3声道（A、B、Z） TTL 电平（低电压：0.8V 或以下）高电平：2V 或以上 10kΩ 上拉	3 声道（A+/A-，B+/B-，Z+/Z-） EIA-422（RS-422）符合标准的120 Ω终端电阻，连接每个 + -
输出部分	3ch（A+/A-，B+/B-，Z+/Z-） EIA-422（RS-422）标准	3声道（A、B、Z） TTL 电平输出电阻 50Ω
输入/输出频率	5MHz（最大频率）
LED	4个绿色LED（电源、A、B、Z信号）
绝缘	输入/输出和电源以及GND共用
电源输入	5V ±5% 电流消耗最大 200mA
端子模块连接	螺丝端子块：5.08毫米间距线径：26~14AWG
尺寸	约：宽：36，深：90，高：58（不含突出部分）
质量	大约65克
工作温度范围	0~50°C/85%RH或更低（但无凝结）
