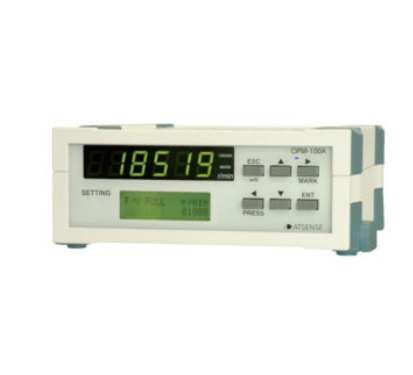

ATSENSE安森 曲柄位置脉冲倍增器 CPM-100A 每1度输出一次信号（360 P/R），无需编码器

  • 货号:
  • 所属分类:脉冲倍增器
  • 发布时间:2026-05-08
分享到：
产品详情

它将曲轴位置传感器的信号转换为相当于编码器的输出。

高分辨率输出，每转720、360和180脉冲/转

可用作燃烧、振动、噪声分析等的时序角信号生成。

特色

  • 根据转速波动补偿输出脉冲周期

  • 无脉冲号误差
    CPM-100A 根据转速的波动补偿输出脉冲的周期，因此没有角偏差



CPM-100A







  • 传统CPM-100（360脉冲倍压器）的进一步演进

  • 可选单圈720、360和180脉冲倍增器输出

  • 高分辨率输出，0.5°=1脉冲

支持曲轴位置传感器的缺口齿信号

曲柄位置传感器缺少一个齿来指示角度参考。

如下图实际工作波形所示，CPM-100A即使齿有缺损也能持续输出360P/R信号，同时输出1P/R信号。

CPM2

兼容车牌

■1 缺失/无缺口 基本齿数
：1,4,6,8,12,15,18,20,24,36,40,60,120
缺失齿数：0,1,2,3,4
■1 基本齿的
额外数量：4,6,8,12
个额外齿数：基本齿数的1个/ 3,1/2,2/3,1/4,3/4
■2 缺
失基本齿：36,60,120
缺失牙齿数：2,3,4
■3 缺
失基本牙齿：36,60,120 缺失牙齿数
：3,4,6,9 颗缺失牙齿

*缺少2个或3个缺失的车牌数量为限。
*如需其他规格，请联系我们。

cpm_plate

基本牙齿数量：36
颗 缺牙数：1颗
缺牙数：2颗

规格

展示部门
表示项：表示方法转速显示：6位数×1行，字符高度约14.2毫米 7SEG LED，绿色
设置显示：2行16位数字×字符高度约5.6毫米，字符LED灯，背光绿色
曲轴信号输入
连接器BNC插座和无螺丝端子块
输入频率10~20,000Hz
输入信号正弦波（触发电平0V）/ 方波（触发电平+2.5V）
三角绳站立/站立
  LPF无/20kHz（-3dB）
引体向上关/开（仅终端模块）
传感器电源+12V（40mA）
输入电阻100KΩ
输入电压± 50V（最大额定±100V）
波形形输出电压0-5V
兼容信号号■ 1 缺失/无缺失的基础齿数：1、4、6、8、12、15、18、20、24、36、40、60、120
缺失齿数：0、1、2、3、4
■ 增加1位 基本齿数
：4、6、8、12
额外齿的位置：

颗缺
失的基本齿：36,60,120颗
缺失的牙齿数量：2,3,4 ■
3 缺
失的基本齿：36,60,120颗
缺失的牙齿数量：3,4,6,9颗

* 2颗缺牙， 缺少三处车牌的车牌数量有限。
*如需其他规格，请联系我们。
乘法脉冲输出
输出点数量2分（BNC重新扇形拉动）
输出项目ANGLE输出180、360、720P/R（仅限CPM-100为360P/R），TDC输出（1P/R）
输出电压0-5V
输出逻辑正负逻辑
F/V 输出
输出点数量1点（BNC重新扇形拉动）
输出电压0~10V
更新时间1ms 更新
移动平均线1~499辆
计算机系
频率时间分辨率40MHz
设定点存储器EEPROM
一般规格
功率输入电压/（电流）DC9~32V（10W）
绝缘直流电源、曲柄信号输入、标记信号输入、F/V输出、角度输出、TDC输出、波形整形输出
尺寸宽：184 深：197 高：70毫米（除突出部分外）
质量约810克
工作温度和湿度范围0~40°C/85%相对湿度或更低（但无凝结）
配件交流适配器，直流插头线
