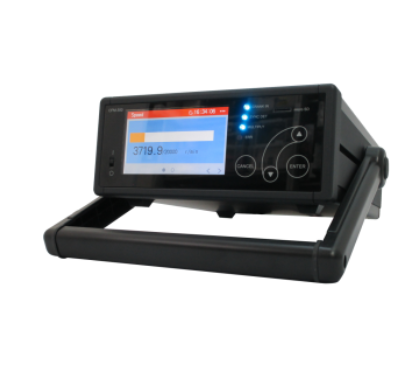

ATSENSE安森 曲柄位置脉冲倍增器 CPM-300
ATSENSE安森 曲柄位置脉冲倍增器 CPM-300 输出编码器等效信号（2~9000P/R），无需编码器
- 货号:
- 所属分类:脉冲倍增器
- 发布时间:2026-05-08
分享到：
产品详情
利用车辆的曲轴位置传感器，生成相当于旋转编码器的信号（2~9000P/R）
它可以将360P/R信号转换为2~9000P/R，并可配合如旋转编码器等脉冲频率换能器使用。
外部控制信号可以按角度测量，非常适合其他公司的点火、燃油喷射和VVT
等基准测试。
脉冲信号和模拟信号可基于角度输出，可用于触发信号如高速摄像机和伪控制信号如燃油喷射。
乘法器输出和波形可根据任意转数离线输出。
规格
| 展示部门 | |
| 表示 | 4.3英寸彩色TFT-LCD 480×272点 |
| 触摸面板 | 电容式 |
| 曲轴信号输入 | |
| 连接器 | BNC插座和无螺丝端子块 |
| 脉冲间隔时间 | 最小：每脉冲0.02毫秒或更大 最大：每脉冲330毫秒 或更短（缺失失真修正关闭时） 每3脉冲330 毫秒或更短 （缺失失真校正开启时） |
| 触发边缘 | 站立/站立 |
| LPF | 无/23kHz（-3dB）（仅限BNC） |
| 引体向上 | 关/开（仅终端模块） |
| 输入信号 | BNC：正弦波±最大50V（最大额定±100V）（ 触发电平0V） 端子块：0-5V，0-12V，接触信号（最大±30V）（ 触发电平2.5V+1.0/-1.1V） |
| 脉冲输入 | |
| 连接器 | 无螺丝端子块 |
| 输入点 | 6点钟 |
| 极性切换 | 倒置/非倒置 |
| 引体向上 | 开关/打开 |
| 输入信号 | 0-5V，0-12V，接触信号（额定±30V）（ 触发电平2.5+1.0/-1.1V） |
| 乘法功率段 | |
| 输出点数量 | 2分（BNC重新扇形拉动） |
| 输出项目 | 角度输出，TDC输出（1P/R） |
| 输出电压 | 0-5V |
| 输出逻辑 | 正负逻辑 |
| 脉冲输出段 | |
| 输出点数量 | 2分（BNC重新扇形拉动） |
| 输出项目 | 可选用户波形（脉冲）×16个图案/ 伪控制脉冲×2个频率/H/L） |
| 输出电压 | 0-5V |
| 模拟输出 | |
| 输出点数量 | 2分（BNC重新扇形拉动） |
| 输出电压 | -10~10V，精度±0.05% F.S，分辨率12位 |
| 输出项目 | 可选用户波形（模拟）×2个模式 / 转速测量 / 0V |
| CAN 输出部分 | |
| 协议 | 2.0B 激活 |
| 公交标准 | 高速CAN |
| 码率 | 1M/500k/250k/125kbps |
| 输出时序 | 自由跑转移（10/20/50/100毫秒） |
| 输出项目 | 转速测量/定时测量 |
| 乘法函数 | |
| 输出分辨率 | 2/4/8/12/18/36/72/90/180/360/720/ 1440/1800/3600/7200/9000 补偿 |
| 转速 | 取决于 曲柄输入的脉冲间隔时间。但受以下限制：当 输出分辨率为9000P/R时，转速为5000rpm或以下;输出 分辨率为7200P/R时，转速为6000rpm或更低;输出 分辨率为3600P/R时，转速为10000rpm或更低 。 除了超过20000转的转速 |
| 可选用户波形输出功能 | |
| 脉冲输出 | 图案数量：16，角度范围：0~720度， 角分辨率：0.0246度 |
| 模拟输出 | 图案数量：2，角范围：0~720度， 角分辨率：0.0246度 |
| 伪控制脉冲输出函数 | |
| 输出模式 | 2 模式 |
| 波形 | 最多12脉冲，每圈2圈。指定 每个脉冲的上升角（0.0~719.9度）和 脉冲宽度时间（0.0~6553.5us） |
| 时序测量函数 | |
| 分布范围 | 0~720deg、0~335544.2us |
| 结局 | 0.1度，0.1美国 |
| 一般规格 | |
| 电源 | 附带交流适配器（输入：AC100~240V，47~63Hz，输出：DC12V 3A） |
| 尺寸 | 210毫米（宽）×280毫米（深）×88毫米（高）（ 不包括突出部和手柄） |
| 质量 | 约2.2公斤 |
| 工作温度和湿度范围 | 5~40°C，湿度85%或更低（但无冷凝） |
| 配件 | 交流适配器、RS-232C继电线、 CAN继电线、光盘（波形编辑器）、 噪声滤波器 |
