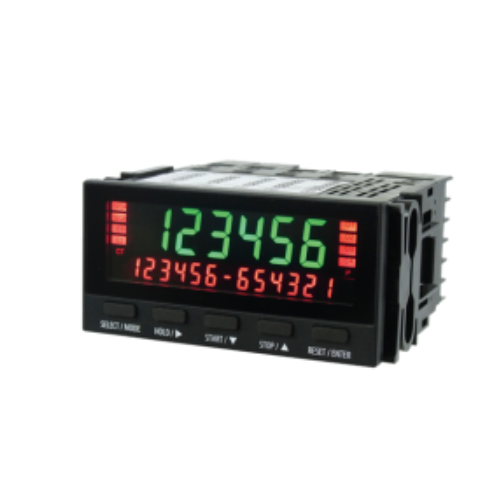

ATSENSE安森 数字面板电表可逆计数器 URC-200
ATSENSE安森 数字面板电表可逆计数器 URC-200 它非常适合旋转角和位置测量与分析应用。通过连接脉冲输出传感器，显示并输出缩放后的总值。输入可逆信号以增加或减少总数，或连接旋转编码器显示角度。
- 货号:
- 所属分类:回转速度／ 角度计测机器
- 发布时间:2026-05-07
分享到：
产品详情
特色
这是一台高精度高性能的数字面板仪表，配备计数器和角度测量功能。
面板电表首次 CAN 数据输出（可选）
6位和13位两级高亮度液晶显示屏（红绿）。 你可以选择显示颜色。
丰富的选项（模拟输出/BCD输出/CAN输出/触点输出/RS232通信/RS485通信/USB通信）
功能介绍
■ 兼容二相脉冲输入标准
■ 除了正常计数外，只能在上下值设置范围内计数，因此可以
连接旋转编码器测量角度 ■ 最大输入频率为2 MHz（单相时），两相输入为500 kHz
■ 高速输出、模拟输出、BCD输出， CAN输出响应速度可达0.5毫秒

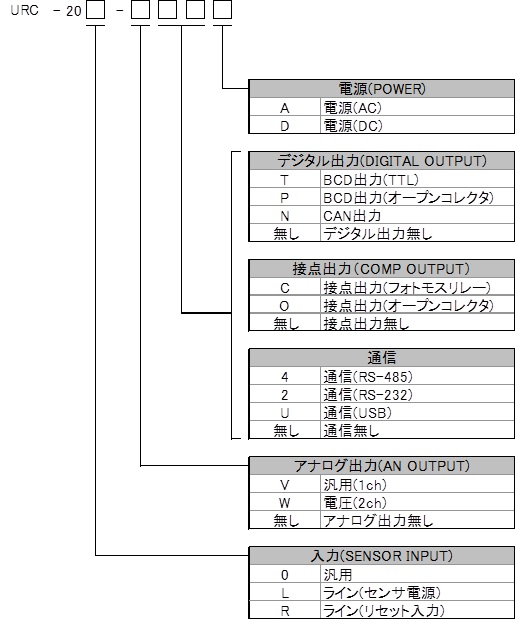

该装置的模型配置如下图所示。
如果你选择“无”选项，模型将被左填充。
你不能从同一选项组中选择多个选项。
你可以选择最多两种数字输出类型：接触输出和通信。
规格
| 模型 | URC-200 | |
|---|---|---|
| 名称 | 可逆脉冲计数器 | |
| 计算机系 | ||
| 输入操作 | A/AB 可逆 | |
| 操作密钥 | 5点 测量和设置时有独立功能 | |
| 记忆 | 记忆元素 | 非易失性存储器 |
| 内存内容 | 集合值，计数值 | |
| 展示部门 | ||
| 指标 | LCD底片，背光 | |
| 主展示 | 表示项目 | 计数值 |
| 显示颜色、字符高度、数字数 | 背光红绿切换，14.2毫米，6位数+极性（-） | |
| 子显示器 | 表示项目 | 计数值/比较器设置/关闭 |
| 显示颜色、字符高度、数字数 | 红绿背光开关，6.5毫米，13位数字+2极性（-） | |
| 状态显示 | 显示颜色 | 背光红绿切换 |
| 信号输入（传感器输入） | ||
| 输入点 | 2分 | |
| 输入信号类型（CH） | 单相（2声道）/上行/向下（1声道）/A/B两相信号（1声道）切换 | |
| 最高输入频率 | 单相，上/下信号 | 2MHz |
| A/B 两相信号 | 500kHz | |
| 信号输入（传感器输入）（0）通用 | ||
| 输入电平 | 交流（零交叉）信号 A信号 | ±200mV~±30V，LPF开关 |
| 逻辑信号 | H电平3.9伏或更高，L电平1伏或更低（承受电压±30伏） | |
| 其他 | 上拉/下拉切换 | |
| 传感器电源 | 电压，最大电流 | DC12V±10%，100mA |
| 外部控制输入 | 积分 | 2分 |
| 信号类型 | 接触/TTL（最小脉冲宽度5毫秒） | |
| 物品 | 重置/保持切换 | |
| 信号输入（传感器输入）（L）线路 | ||
| 输入电平 | TTL（逻辑信号） | H电平3.9伏或更高，L电平1伏或更低（最高±30伏） |
| 线路驱动信号 | 差分信号RS-422（485）兼容（最高±7V） | |
| 传感器电源 | 电压，最大电流 | DC5V±10%，200mA |
| 模拟输出 | ||
| 更新时间 | 0.5毫秒 | |
| D/A转换 | 16位 | |
| 模拟输出（V）通用（1声道） | ||
| 输出点数量 | 1分 | |
| 输出项目 | 计数值 | |
| 功率范围 | 电压输出范围 | ± 10/0-10/0-5/1-5 V（负载4.7kΩ或更高） |
| 电流输出范围 | 4-20mA（负载560Ω或以下） | |
| 精度 | 输出电压：0.1% F.S.或更低±10V范围 - 侧面0.2% F.S或更低 / 电流输出±0.2%F。 温度变化低于23°C±低于200ppm/°C | |
| 模拟输出（W）电压（2声道） | ||
| 输出点数量 | 2分 | |
| 输出项目 | 计数值 | |
| 功率范围 | 电压输出范围 | ±10V（负载4.7kΩ或更高） |
| 精度 | 输出电压 + 侧± 0.1% 华氏度或以下 - 侧边± 0.2% 华氏度或更低（23°C） 温度波动±200ppm/°C 或更低 | |
| 接触输出（C） 接触输出（光苔继电器），（O） 接触输出（开集电极） | ||
| 输出点数量 | 4分 | |
| 更新时间 | 0 . 5毫秒 | |
| 输出项目 | 比较器 | |
| 输出电路 | （C）光藓中继 | 最大负载电压（峰值交流/直流）350 V，连续负载电流（峰值 交流/直流）80 mA，输出导通电阻 35 Ω（典型） |
| （O） 开集电器 | NPN开集电极，最大负载电压30V，最大负载 电流15mA | |
| 通信部门（4）RS-485（2）RS-232（U）USB | ||
| 交流形式 | 串行通信 | (4)RS-485/（2）RS-232/（U）USB |
| 通信速度 | 9.6k bps | |
| 数据长度 | 7/8位 | |
| 奇偶校验位 | 无/偶/奇 | |
| 停下 | 半位 | |
| 字符代码 | ASCII | |
| 数字输出 | ||
| 输出项目 | 计数值 | |
| 更新时间 | 模拟同步/显示同步切换 | |
| 数字输出（T）、BCD输出（TTL）、（P）BCD输出（开集电极） | ||
| 输出数字 | 6位数+极性 | |
| 输出电路 | （T）时间线 | 输出电压：0-5V（输出电流±100mA，但±4mA/ch） |
| （P） 开放集电器 | NPN电压30V，最大负载电流 20mA/ch | |
| 数字输出（N） CAN | ||
| 输出电路 | 符合CAN2.0B标准 | 高速CAN（ISO11898-2） |
| 通信速度 | 1Mbps / 500kbps / 250kbps / 125kbps | |
| 数据格式 | 小端/大端 | |
| ID领袖 | 标准11位 / 扩展29位 | |
| 数据格式 | 签名为 Long（4Byte）/IEEE754 float（4Byte） | |
| 输出更新时间 | 数字输出刷新时间/1/2/5/10ms。 | |
| 一般规格 | ||
| 电源 | （A） 电源（交流） | AC100~240V ±10% （50/60Hz）， （100V，18VA或以下，240V，24VA或更低） |
| （D） 电源（DC） | DC12~24V ±10%（10W或更低） | |
| 电气绝缘 | 绝缘范围 | 传感器输入 ~ 模拟输出 ~ 接触输出 ~ 通信 / 数字输出 ~ 电源 |
| 保护结构 | 前面板 IP66 | |
| 工作温度和湿度范围 | 0~50°C，湿度85%或更低（无冷凝） | |
| 尺寸、质量 | 重量：96 高：48 深度：100（深度：93 内部） 约230克（所有选项安装后） | |
