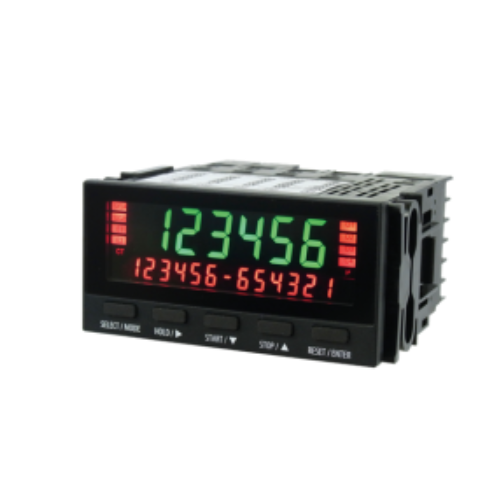

ATSENSE安森 高性能双数码面板转速比表 TRM-200
ATSENSE安森 高性能双数码面板转速比表 TRM-200 它连接到多种输出类型的传感器，如脉冲输出旋转传感器、旋转编码器和光电传感器，并从两个传感器输入中进行速度计算。 通过更改计算设置，可以测量转速比B/A、转速比B-A/A、转速比B/A+B等。
- 货号:
- 所属分类:回转速度／ 角度计测机器
- 发布时间:2026-05-07
分享到：
产品详情
特色
它是一款高精度高性能的数字面板仪表，具备转速比测量功能。
B/A、（B-A）/A、B/（A+B）可以计算、输出并显示
兼容多种传感器（交流（零交叉）、逻辑线条、开集电极）
模拟输出，更新频率最高可达1毫秒
支持2声道模拟输出
丰富的选项（模拟输出/CAN输出/BCD输出/触点输出/RS-232C通信/RS-485通信/USB）
分裂与移动平均函数
6位和13位2级7SEG液晶显示屏可在红绿之间切换）
前面板防尘防水（IP66等效）
兼容48×96DIN面板安装标准
功能介绍
■通过更改计算设置，可用于转速比、转速比（误差）、转速比（流集中）等。
■最大输入频率为1MHz
■高速输出、模拟输出、BCD输出和CAN输出响应速度可达1毫秒
■ 配备自动归零功能，当一段时间无输入时，显示屏将变为0
该装置的模型配置如下图所示。
如果你选择“无”选项，模型将被左填充。
你不能从同一选项组中选择多个选项。
你可以选择最多两种数字输出类型：接触输出和通信。
规格
| 模型 | TRM-200 | |
|---|---|---|
| 名称 | 转速比计 | |
| 计算机系 | ||
| 输入操作 | B/A / （B-A）/A / B/（A+B） | |
| 瞬时测量 | 测量方法 | 周期计算方法（带减速预测函数） |
| 测量方法 | 20MHz | |
| 操作密钥 | 5分 | |
| 记忆 | 记忆元素 | 非易失性存储器 |
| 内存内容 | 集合值 | |
| 展示部门 | ||
| 指标 | LCD底片，背光 | |
| 主展示 | 表示项目 | 转速比计算 |
| 显示颜色、字符高度、数字数 | 背光红绿切换，14.2毫米，6位数+极性（-） | |
| 子显示器 | 表示项目 | 比较器设定点 / 转速 A/B/OFF |
| 显示颜色、字符高度、数字数 | 红绿背光开关，6.5毫米，13位数字+2极性（-） | |
| 状态显示 | 显示颜色 | 背光红绿切换 |
| 瞬时测量 | 更新时间 | 0 .1~9 .9s |
| 移动平均线 | 1~99件 | |
| 信号输入（传感器输入） | ||
| 输入点 | 2分 | |
| 输入信号类型（CH） | 单相（2声道） | |
| 最高输入频率 | 1MHz | |
| 最低输入频率 | 0 .005Hz | |
| 周长（脉搏平均值） | 信号仅为1~999 | |
| 信号输入（传感器输入）（0）通用 | ||
| 输入电平 | 交流（零交叉）信号 A信号 | ±200mV~±30V，LPF开关 |
| 逻辑信号 | H电平3.9伏或更高，L电平1伏或更低（承受电压±30伏） | |
| 其他 | 上拉/下拉切换 | |
| 传感器电源 | 电压，最大电流 | DC12V±10%，100mA |
| 信号输入（传感器输入）（L）线路 | ||
| 输入电平 | TTL（逻辑信号） | H电平3.9伏或更高，L电平1伏或更低（最高±30伏） |
| 线路驱动信号 | 差分信号RS-422（485）兼容（最高±7V） | |
| 传感器电源 | 电压，最大电流 | DC5V±10%，200mA |
| 模拟输出 | ||
| 更新时间 | 0 .001~9 .999s | |
| D/A转换 | 16位 | |
| 模拟输出（V）通用（1声道） | ||
| 输出点数量 | 1分 | |
| 输出项目 | 转速比计算/转速选择 | |
| 功率范围 | 电压输出范围 | ± 10/0-10/0-5/1-5 V（负载4.7kΩ或更高） |
| 电流输出范围 | 4-20mA（负载560Ω或以下） | |
| 精度 | 输出电压：0.1% F.S.或更低±10V范围 - 侧面0.2% F.S或更低 / 电流输出±0.2%F。 温度变化低于23°C±低于200ppm/°C | |
| 模拟输出（W）电压（2声道） | ||
| 输出点数量 | 2分 | |
| 输出项目 | 转速比计算/转速选择 | |
| 功率范围 | 电压输出范围 | ±10V（负载4.7kΩ或更高） |
| 精度 | 输出电压+侧±小于0.1% F.S.- 侧±小于0.2% F.S.（23°C） 温度波动±小于200ppm/°C | |
| 接触输出（C） 接触输出（光苔继电器），（O） 接触输出（开集电极） | ||
| 输出点数量 | 4分 | |
| 更新时间 | 模拟同步/显示同步切换 | |
| 输出项目 | 比较器 | |
| 输出电路 | （C）光藓中继 | 最大负载电压（峰值交流/直流）350 V，连续负载电流（峰值 交流/直流）80 mA，输出导通电阻 35 Ω（典型） |
| （O） 开集电器 | NPN开集电极，最大负载电压30V，最大负载 电流15mA | |
| 通信部门（4）RS-485（2）RS-232（U）USB | ||
| 交流形式 | 串行通信 | (4)RS-485/（2）RS-232/（U）USB |
| 通信速度 | 9.6k bps | |
| 数据长度 | 7/8位 | |
| 奇偶校验位 | 无/偶/奇 | |
| 停下 | 半位 | |
| 字符代码 | ASCII | |
| 数字输出 | ||
| 输出项目 | 转速比计算/转速选择 | |
| 更新时间 | 模拟同步/显示同步切换 | |
| 数字输出（T）、BCD输出（TTL）、（P）BCD输出（开集电极） | ||
| 输出数字 | 6位数+极性 | |
| 输出电路 | （T）时间线 | 输出电压：0-5V（输出电流±100mA，但±4mA/ch） |
| （P） 开放集电器 | NPN开集电极，最大负载电压30V，最大负载电流 20mA/ch | |
| 数字输出（N） CAN | ||
| 输出电路 | 符合CAN2.0B标准 | 高速CAN（ISO11898-2） |
| 通信速度 | 1Mbps / 500kbps / 250kbps / 125kbps | |
| 数据格式 | 小端/大端 | |
| ID 长度 | 标准11位 / 扩展29位 | |
| 数据格式 | 签名为 Long（4Byte）/IEEE754 float（4Byte） | |
| 输出更新时间 | 数字输出刷新时间/1/2/5/10ms。 | |
| 一般规格 | ||
| 电源 | （A） 电源（交流） | AC100~240V ±10% （50/60Hz）， （100V，18VA或以下，240V，24VA或更低） |
| （D） 电源（DC） | DC12~24V ±10%（10W或更低） | |
| 电气绝缘 | 绝缘范围 | 传感器输入 ~ 模拟输出 ~ 接触输出 ~ 通信 / 数字输出 ~ 电源 |
| 保护结构 | 前面板 IP66 | |
| 工作温度和湿度范围 | 0~50°C，湿度85%或更低（无冷凝） | |
| 尺寸、质量 | 重量：96 高：48 深度：100（深度：93 内部） 约230克（所有选项安装后） | |
