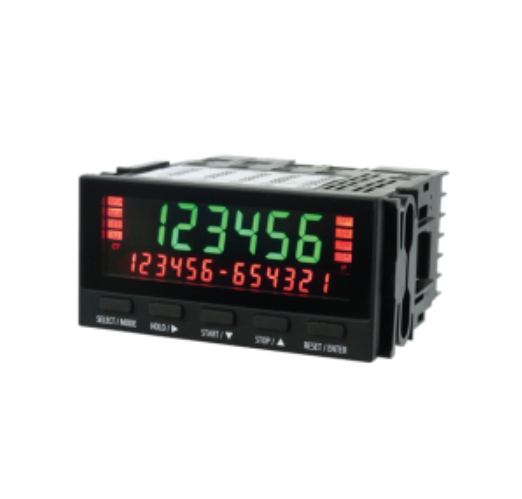

ATSENSE安森 高性能双数码面板流量计 TFW-200
ATSENSE安森 高性能双数码面板流量计 TFW-200 标配前向和回流分辨传感器。 输入两个流量传感器，计算A+B组合、A-B减法以及A&B平均流量。 它同时输出两个模拟信号通道。
- 货号:
- 所属分类:面板仪表
- 发布时间:2026-05-07
分享到：
产品详情
特色
面板电表首次 CAN 数据输出（可选）
6位和13位两级高亮度液晶显示屏（红绿）。 你可以选择显示颜色。
丰富的选项（模拟输出/BCD输出/CAN输出/触点输出/RS232通信/RS485通信/USB通信）
功能介绍
[高性能功能]
流量计的功能和性能包含在面板仪中。 模拟输出速度快，仅为1毫秒。
你还可以选择并使用多种输出选项。
瞬时和累计流量的同时测量
除了实际累计流量外，还可以测量任何时刻的平均流量。
两个流量传感器（A和B）可以同时测量，每个传感器都可以显示，模拟输出也可以同时进行。
还可以测量瞬时或累积流量的A+B、A-B和平均流量
可以实现自动重复测量，从“开始”输入开始计算，设定时间结束后更新显示和输出，并重复直到输入“停止”。
TFW-200和TFM-200的型号配置如下图所示。
如果你选择“无”选项，模型将被左填充。
你不能从同一选项组中选择多个选项。
你可以选择两种数字输出类型：接触输出和通信。
规格
| 模型 | TFW-200 | TFM-200 | |||
|---|---|---|---|---|---|
| 名称 | 瞬时流量计 | 瞬时流量计 | |||
| 计算机系 | |||||
| 输入操作 | A/AB 可翻转/A+B/A-B/AB 平均 | ||||
| 瞬时测量 | 测量方法 | 周期计算方法（带减速预测函数） | |||
| 测量方法 | 20MHz | ||||
| 测量 | 测量方法 | 缩放总和 | |||
| 计算方法 | 自由/定时停止/定时泥炭 | ||||
| 操作密钥 | 5点 测量和设置时有独立功能 | ||||
| 记忆 | 记忆元素 | 非易失性存储器 | |||
| 内存内容 | 设定值，累计流量 | 集合值 | |||
| 展示部门 | |||||
| 指标 | LCD底片，背光 | ||||
| 主展示 | 表示项目 | 瞬时流量 | |||
| 显示颜色、字符高度、数字数 | 背光红绿开关，14.2毫米，6位数+极性（-） | ||||
| 子显示器 | 表示项目 | 累计流量（仅TFW-200）/ 比较器设定值 / 瞬时流量A/B/OFF | |||
| 显示颜色、字符高度、数字数 | 背光红绿切换，6.5毫米，13位数字+2极性（-） | ||||
| 状态显示 | 显示颜色 | 背光红绿切换 | |||
| 瞬时测量 | 更新时间 | 0.1~9.9s | |||
| 移动平均线 | 1~99件 | ||||
| 信号输入（传感器输入） | |||||
| 输入点 | 2分 | ||||
| 输入信号类型（CH） | 单相（2声道）/上行/向下（1声道）/A/B两相信号（1声道）切换 | ||||
| 最高输入频率 | 单相，上/下信号 | 100kHz | |||
| A/B 两相信号 | 60kHz | ||||
| 最低输入频率 | 0.005Hz（仅瞬时流量测量） | ||||
| 周长（脉搏平均值） | 信号仅为1~999 | ||||
| 信号输入（传感器输入）（0）通用 | |||||
| 输入电平 | 交流（零交叉）信号 A信号 | ±200mV~±30V，LPF开关 | |||
| 逻辑信号 | H电平3.9伏或更高，L电平1伏或更低（承受电压±30伏） | ||||
| 其他 | 上拉/下拉切换 | ||||
| 传感器电源 | 电压，最大电流 | DC12V±10%，100mA | |||
| 外部控制输入 | 积分 | 2分 | － | ||
| 信号类型 | 接触/TTL（最小脉冲宽度5毫秒） | － | |||
| 物品 | 启动/停止/重置/ 保持开关 | － | |||
| 模拟输出 | |||||
| 更新时间 | 0.001~9.999s | ||||
| D/A转换 | 16位 | ||||
| 模拟输出（V）通用（1声道） | |||||
| 输出点数量 | 1分 | ||||
| 输出项目 | 瞬时/累积流量 | 瞬时流量 | |||
| 功率范围 | 电压输出范围 | ± 10/0-10/0-5/1-5 V（负载4.7kΩ或更高） | |||
| 电流输出范围 | 4-20mA（负载560Ω或以下） | ||||
| 精度 | 输出电压 0.1% F.S. 或更低 ±10V 范围 - 侧面 0.2% F.S. 或更低 / 输出电流 ±0.2% F.S. 或更低（23°C） 温度波动±200ppm/°C 或更低 | ||||
| 模拟输出（W）电压（2声道） | |||||
| 输出点数量 | 2分 | ||||
| 输出项目 | 瞬时/累积流量 | 瞬时流量 | |||
| 功率范围 | 电压输出范围 | ±10V（负载4.7kΩ或更高） | |||
| 精度 | 电压输出：+±0.1%华氏度或以下 - 侧面±0.2%华氏度或更低（23°C） 温度波动±200ppm/°C或以下 | ||||
| 接触输出（C） 接触输出（光苔继电器），（O） 接触输出（开集电极） | |||||
| 输出点数量 | 4分 | ||||
| 更新时间 | 模拟同步/显示同步切换 | ||||
| 输出项目 | 比较器/单元脉冲切换 | ||||
| 单位脉冲率，最高频率 | 0.1~9999.9mL/p、1kHz | ||||
| 输出电路 | （C）光藓中继 | 最大负载电压（峰值交流/直流）350V，连续负载电流（峰值 交流/直流）80mA，输出导通电阻35Ω（类型） | |||
| （O） 开集电器 | NPN开集电极，最大负载电压30V，最大负载 电流15mA | ||||
| 通信部门（4）RS-485（2）RS-232（U）USB | |||||
| 交流形式 | 串行通信 | (4)RS-485/（2）RS-232/（U）USB | |||
| 通信速度 | 9.6k bps | ||||
| 数据长度 | 7/8位 | ||||
| 奇偶校验位 | 无/偶/奇 | ||||
| 停下 | 半位 | ||||
| 字符代码 | ASCII | ||||
| 数字输出 | |||||
| 输出项目 | 瞬时/累积流量 | 瞬时流量 | |||
| 更新时间 | 模拟同步/显示同步切换 | ||||
| 数字输出（T） BCD输出（TTL）、（P） BCD输出（开集电极） | |||||
| 输出数字 | 6位数+极性 | ||||
| 输出电路 | （T）时间线 | 输出电压：0-5V（输出电流±100mA，但±4mA/ch） | |||
| （P） 开放集电器 | NPN开集电极，最大负载电压30V，最大负载电流 20mA/ch | ||||
| 数字输出（N） CAN | |||||
| 输出电路 | 符合CAN2.0B标准 | 高速CAN（ISO11898-2） | |||
| 通信速度 | 1Mbps / 500kbps / 250kbps / 125kbps | ||||
| 数据格式 | 小端/大端 | ||||
| ID 长度 | 标准11位 / 扩展29位 | ||||
| 数据格式 | 签名为 Long（4Byte）/IEEE754 float（4Byte） | ||||
| 输出更新时间 | 数字输出刷新时间/1/2/5/10ms。 | ||||
| 一般规格 | |||||
| 电源 | （A） 电源（交流） | AC100~240V ±10% （50/60Hz）， （100V，18VA或以下，240V，24VA或更低） | |||
| （D） 电源（DC） | DC12~24V ±10%（10W或更低） | ||||
| 电气绝缘 | 绝缘范围 | 传感器输入 ~ 模拟输出 ~ 接触输出 ~ 通信与数字输出 ~ 电源 | |||
| 保护结构 | 前面板 IP66 | ||||
| 工作温度和湿度范围 | 0~50°C，湿度85%或更低（无冷凝） | ||||
| 尺寸、质量 | W：96 高：48 D：100（D：93 内侧） 约230克（安装所有选项） | ||||
