ATSENSE安森 解析器相位测量单元 ECS-RV01
ATSENSE安森 解析器相位测量单元 ECS-RV01用于PCU控制的解析器相位值=提供相对于磁铁的可靠位置数据
- 货号:
- 所属分类:解析仪相位／ 系统测量
- 发布时间:2026-05-07
分享到：
产品详情

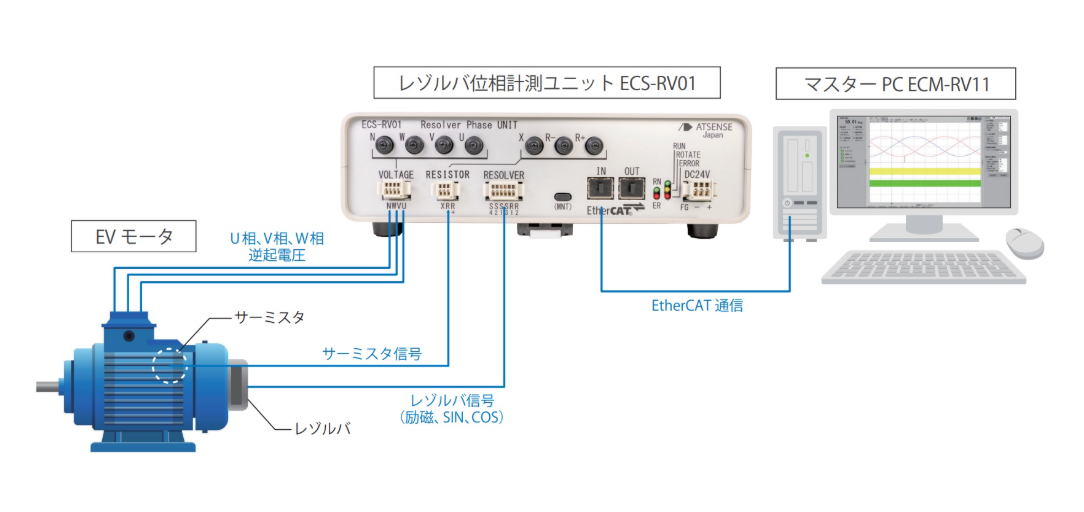

电动机的三相反电动电压和解析器信号直接输入，用于测量相位差并收集数据。 这种相位测量可以确定电机的正确磁铁位置，实现高效的驱动控制。
特色
●相差测量同时显示数值和波形
●多种测量，如分辨器相位、角度、速度、热敏电阻、三相有效值
●测量条件和测量数据以CSV数据和屏幕形式硬拷贝
●单位电压的校准证书可发放ISO/IEC17025
●通过EtherCAT通信确保
多台设备数据同时传输 *本系统采用EtherCAT通信，并可与连接的EtherCAT从机保持同步。
主要特征
现有解析器相位测量方法与该系统的比较。
规格
| 解析器接口部分 | |
| 目标解析器 | 单相激励：双相（SIN，COS）输出解析器。 |
| 输出到解析器 | 激励信号（R1，R2）7Vrms 10kHz或20kHz |
| 解析器的输入 | SIN 输入（S2，S4）和 COS 输入（S1，S3）。输入增益、 轴的双角数（X1、X2、X3、X4）等可以选择。 |
| 编码器模拟内部输出 | A、B、Z相 相差测量可达1200r/min |
| 脉冲位置输出 | 分辨率±0.09° 静止时最大误差 解析器 ±0.4° |
| 转速 | 根据编码器模拟信号相位A和相B计算：0~5000r/min，使用 X2解析器。 |
| 使用的连接器 | 6针弹簧加载端子块连接器，一排2.5毫米间距 |
| 反电动势输入 | |
| 输入电压 | 三相交流电100Vrms或更低 相间温度偏差±0.02V 瞬时值精度±0.07V |
| 转换速度 | 100kSPS（有符号16位数据） |
| 耐压 | 三相+虚拟中性批次地球AC2000V1分钟 |
| 使用的连接器 | 4针弹簧加载端子块连接器，2.5毫米间距，单排 |
| 电阻测量部分 | |
| 电阻范围 | 100Ω~150kΩ 电阻误差±1.5% （1kΩ~150kΩ）， ±4% （100Ω） |
| 预期用途 | 通过连接热敏电阻进行温度测量（电阻值→温度转换在主控端进行） |
| 使用的连接器 | 2针弹簧加载端子块连接器，2.5毫米间距单排 |
| EtherCAT端口（输入和输出） | |
| 连接器 | RJ45 插座，每个端口 1 个输入端口/输出端口 |
| 协议 | 以太猫从属 |
| 连接电缆 | 以太网等级5或更高，双层屏蔽，直线布线 用户安排 |
| 传输速度 | 100Mbps |
| 同步模式循环 | 1毫秒固定 |
| 一般规格 | |
| RoHS指令 | 符合欧洲RoHS1指令 |
| 电源 | 24V±20% DC200mA 最大3针弹簧加载端子块连接器，1排3.5毫米间距 |
| 电气绝缘 | 以下组彼此电气隔离 ：A/D输入接口（反向电动电压输入）、 解析器接口、内部电路、 EherCAT连接器（输入和输出）、机箱、FG（地线）、 电源电源（24V DC） |
| 工作环境温度 | -25°C~+60°C |
| 环境湿度 | 湿度95%或更低（无冷凝水） |
| 尺寸 | 宽：260，深200，高：70（不含突出部分） |
| 质量 | 约1600克 |
