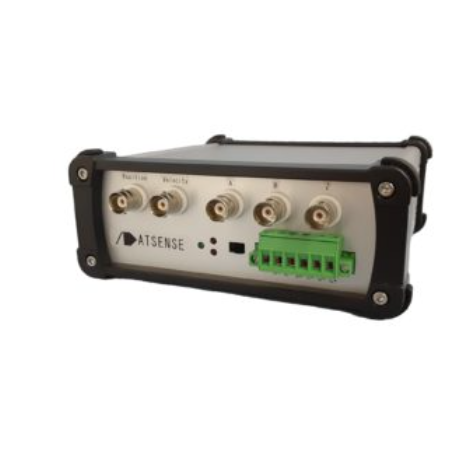

ATSENSE安森 解析器测量放大器 RDC-100 Ideal 作为使用解析器的角度和速度测量工具

  • 货号:
  • 所属分类:解析仪相位／ 系统测量
  • 发布时间:2026-05-07
分享到：
产品详情

它是一种连接到幅度调制型解析器，测量旋转轴角度的装置。
它向解析器输出激发信号，并从返回的正弦和正弦信号输出A、B和Z脉冲信号。 它还计算角度和速度，并输出对应结果的模拟电压。
它使用16位解析器/数字转换集成电路（RDC）以高精度测量角度。 解析器的励磁电路配备缓冲器，可驱动阻抗为100至200 Ω的解析器。

特色

●R/DコンバータICを使用する煩雑さを解消
●角度・速度に比例したアナログ電圧を出力（角度：0-10V　速度±10V）
●TTL信号、ABZ相信号出力
●多様な振幅変調タイプのレゾルバに対応
　　（変圧比:0.285/0.5・インピータンス：200Ω程度）　



规格

解析器
类型幅度调制类型
变压器比0.286 或 0.5（物理交换机切换）
输入阻抗100-200Ω
解析器输出信号（激发信号）
信号正弦波
频率2 – 20kHz
电压（@変圧比0.286）差动11.4伏p-p型
电压（@変圧比0.5）差动6.2伏p-p
现状最大200mA电流
解析器输入信号（SIN，COS调制信号）
电压限制差动2.3-4.0伏电压 p-p
当前限制8.25μA
输入阻抗485kΩ
解析器测量（RDC规范）
角分辨率可选择10位、12位、14位和16位
角精度弧最小值±5弧分钟（典型），±10弧分钟（最大）
角度精度±0.08°C（典型），±0.16°C（最高）
速度分辨率可选择10位、12位、14位和16位
加速度误差30分
滤波器共模滤波器
数字输出（ABZ相位信号）
电压0-5V
结局根据电角度，可以选择10位、12位或14位
脉搏率机床角度可选为256、1024和4096 p/rev
模拟输出
角电压0-10V（0-360°）
速度电压±10V（±20000转/分钟）
支持速度0 – 20000转/分钟 *分辨率相关
延迟时间5 – 12微秒
一般规格
个人电脑通信USB（USB 串口桥）
绝缘电源 - 地线 - 每个GND
电源DC12V（10 – 18V）
尸体箱铝制外壳
尺寸战数：151 D：150 身高：61
质量约640克
工作温度范围0-40°C（无冷凝水）
