特色

·在控制状态下分支检测解析器信号而不影响控制 ・将分支检测到的解析器信号转换为与A、B、Z脉冲、角度和速度成比例的模拟电压，并输出至BNC端子。此外，励磁、正弦和COS等解析器信号也在BNC端子输出
。
·兼容解析轴双角度×1~×20 ·转速为0~60000转/分钟（电角）

解析器信号的分岔检测。

典型的解析器信号是浮动信号，如果仅通过被动探头或剪辑分支，由于电流路径增加导致激励信号不足或接地连接干扰干扰，会影响现有测量系统的信号和测量，无法测量。

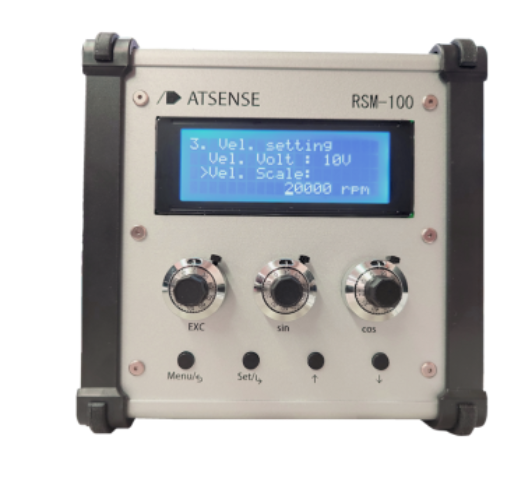

RSM-100 可以通过在高阻抗信号检测部分分离信号，在不影响现有系统的情况下测量解析器信号。

RSM-100 由解析器信号检测电路、隔离输出电路、RDC 集成电路、CPU、缓冲电路、模拟输出和触发输入电路组成。
解析器信号检测电路由差分检测电路、信号放大/衰减电路、低通滤波电路和差分输出电路组成。
差分检测电路检测高阻抗的解析器信号，并将其分离为单端信号。 后期
的信号放大/衰减电路将隔离单端信号的电平调整为RDC IC的输入电平。
在用低通滤波器电路去除高频噪声后，单端信号会通过差分输出电路返回到差分信号。
最后，RDC IC将其转换为角度的数字值。
此外，每个由解析器信号检测电路检测到的信号，都由隔离的输出电路从BNC端子输出。
CPU读取角度的数字值，经过速度计算后，从BNC端子输出为角度和速度的模拟电压，来自模拟输出电路。
RDC 集成电路具有编码器等效的脉冲输出，并通过缓冲电路从BNC端子输出ABZ相位信号。
