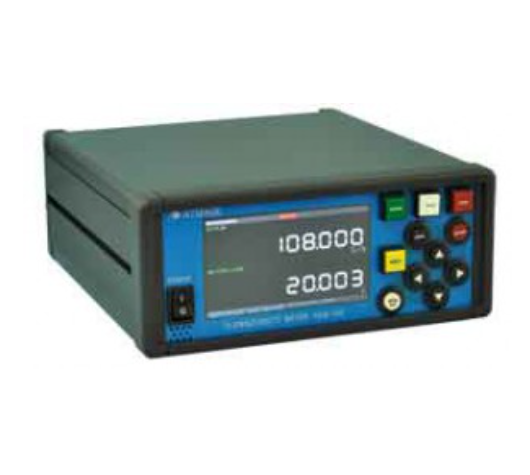

ATSENSE安森 燃油流量与密度指示器 FDM 系列 FDM-700
ATSENSE安森 燃油流量与密度指示器 FDM 系列 FDM-700 不仅是体积流量，还能实时测量密度和质量流量
- 货号:
- 所属分类:燃料流量计
- 发布时间:2026-05-07
分享到：
产品详情
来自容积流量传感器、密度传感器、温度传感器和压力传感器的输入信号可用于测量各种燃料流量类型，以实现详细的燃油流量。
（瞬时流量 / 累计平均流量 / 区间 累计平均流量 / 累计流量 / 区间累积流量 / 累计时间 / 区间累积时间 / 瞬时密度 / 转换密度 / 瞬时温度 / 瞬时压力）
FDM-700专用CAN适配器“FDM-700CAN”可用于CAN协议转换。
特色
实时同步测量（目录节选）
可以瞬时同步地显示和输出瞬时流量、密度、质量（换算）、温度和压力数据。高速瞬时流量和压力测量 模拟输出的瞬
时流量和压力更新时间可达0.5毫秒。 也可以设置0.5毫秒为单位的移动平均。 它能够捕捉陡峭的流量和压力波动。
注意：FDM-720 的延迟为 1 毫秒。高分辨率测量
高测量分辨率在怠速、低转速、低负载和发动机扭矩波动下提供详细测量。
●FDS-1213+FDM-700/FDM-720：0.0005mL
●FDS-1214+FDM-700/FDM-720：0.0055mL它使用专用的CAN适配器（FDM-700CAN）来接收控制命令和传输数据。
功能介绍
通过FDS系列燃料流量和密度检测器或FS系列燃料流量检测器/密度检测器DM-200输入信号，实现广泛的测量。
可以同时测量瞬时流量和累计流量、累积时间、密度、温度、压力等质量转换。
规格
FDM-700 燃油流量与密度指示器
| 计算机系 | |
| 连接检测器 | 燃油流量与密度检测器/燃油流量检测器/密度检测器 |
| 温度补偿 | 从检测到的温度到参考温度下的体积流量进行校正。 |
| 质量转换 | 由检测到的体积流量和密度转换而成 |
| 展示部门 | |
| 指标 | 彩色图形液晶屏（分辨率480×272） |
| 测量屏幕显示格式 | 从2、4、6和12个项目展示中选择 |
| 更新时间 | 瞬时密度和瞬时温度为1秒，时间/累计流量为0.1秒 ，瞬时流量和瞬时压力设为0.1~10秒 |
| 显示项内存 | 保存3种测量屏幕显示内容 |
| 物品（单位） | |
| 瞬时流量 / 累计平均流量 | mL/s / g/s / mL/min / g/min / L/h / kg/h |
| 区间累计平均流量 | mL/s / g/s / mL/min / g/min / L/h / kg/h |
| 累积流量 | 毫升 / 克 / 升 / 千克 |
| 区间累计流量 | 毫升 / 克 / 升 / 千克 |
| 累积时间 | 秒 / 分钟 |
| 节段累积时间 | 秒 / 分钟 |
| 瞬时/平移密度 | G/cm3 |
| 瞬时温度 | °C |
| 瞬时压力 | kPa |
| 显示的数字数量 | |
| 瞬时流量 / 累计平均流量 | 7位整数和2位十进制数字 [xxxxxxx.xx] |
| 累积流量 | 7位整数和2位十进制数字 [xxxxxxx.xx] |
| 累积时间 | 7位整数和2位十进制数字 [xxxxxxx.xx] |
| 瞬时/平移密度 | 1 整数和 4 位十进制数字 [x.xxxx] |
| 瞬时温度 | 3位整数和2位十进制[xxx.xx] |
| 瞬时压力 | 4位整数和1位十进制数字 [xxxx.x] |
| 精度（不含传感器精度） | |
| 瞬时流量 | ±50ppm（RD）±1数字 |
| 瞬时温度 | ±0.5°C |
| 瞬时压力 | ±0.5kPa |
| 开关输入 | |
| 输入点 | 1点：将启动/停止开关（RS-700）连接到遥控器 |
| 连接器 | 插头：随R05-PB8M（Tajimi Radio）RS-700 一起附带 |
| 输入信号形式 | 无电压输入：内部从100kΩ拉升 到5V，启动/停止/保持/重置/MONI |
| 监视器输出 | START 主光 |
| 流量检测器连接 | |
| 输入点 | 1件：HR25-9TR-16S（71台）（广濑电动） |
| 连接器 | 线缆侧：HR25-9TP-16P（74）（广濑电动） |
| 流信号 | 单相和A/B相位差90°或上/下信号， 内部连接到5V电压，电压为10kΩ |
| 温度信号 | PT100（三线） |
| 压力信号 | 1~5V |
| 脉冲输出段 | |
| 输出点数量 | 4分 |
| 连接器 | BNC电容器 |
| 输出项目 | |
| P OUT1 | 脉冲输出（累计单位）（可选择分辨率0.001/0.01/0.1/1mL（g）/P） |
| P OUT2 | 累积（START）5V输出 |
| P 出局3 | 带内置燃油流量和密度检测器或燃油流量检测器的A阶段流量传感器输出 |
| P 出局4 | 燃油流量与密度检测器或带内置燃油流量检测器的B相输出流量传感器 |
| 输出电压 | 逻辑信号范围为0-5V（输出电流±4mA/ch） |
| 模拟输出（压力和温度安装在传感器中，检测器上） | |
| 输出点数量 | 8点（可选择8个物品作为模拟输出，并可为同一物品设置缩放差异） |
| 连接器 | BNC电容器 |
| 缩放 | 所有项均为零，满尺度变量 |
| 输出项目 | 所有显示项目都可以输出 |
| 输出电压范围 | ±10V（D/A16位） |
| 允许的载荷抵抗 | 4.7kΩ |
| 精度（不含传感器精度） | ±0.1%（FS） |
| 更新时间 | |
| 瞬时流量 | 0.5毫秒 |
| 累计时间平均流量 | 一次累积流量测量 |
| 累积流量 | 0.5毫秒 |
| 瞬时压力 | 0.5毫秒 |
| 瞬时温度 | 1 |
| 瞬时密度 | 1 |
| 区间测量 | 按输入保持（包括自动进入）和停止 |
| 移动平均线 | |
| 瞬时流量 | 1~2000件 |
| 瞬时压力 | 1~200件 |
| 停止计算的条件 | |
| 手动 | 从总测量操作的启动操作到总测量操作的停止操作 |
| 累积时间 | 从总计操作开始到达到设定的计量时间 |
| 累积流量 | 从测量操作开始到达到设定的累计流量 |
| 测量函数 | |
| 单次测量 | 从总测量的开始操作到建立总测量停止条件的一次测量 |
| 区间测量 | 从总测量的开始操作中，对每个HOLD输入进行截面测量，即使进入STOP也要进行截面测量。 |
| 连续测量 | 从累积测量的开始操作起，每当确定停止测量条件时都会进行剖面测量，并持续直到手动停止。 |
| 数字输出 | |
| 连接器 | RS-232C 接口，D-Sub9pin 公头 |
| 特色 | 读取测量值，读写集合值 |
| 数据存储器 | |
| 拯救项目 | 每次阅读、节省时间和保存事件类型 |
| 保存 | 保持或停止时自动保存 |
| 内存容量 | 地址为100，地址自动递增，100后跟1 |
| 一般规格 | |
| 绝缘 | 探测器输入 ~ 模拟输出，脉冲输出，通信 ~ 电源 |
| 电源 | DC9~32V，最大20W，含交流适配器 |
| 连接器 | φ5.5×2.1 标准直流插孔（中心+极）带锁 |
| 保护特征 | 反极性连接保护（自动恢复） |
| 尺寸 | 210（西）×88（H）×230（D）（毫米）（不包括突出物） |
| 质量 | 约1.7公斤 |
| 工作环境温度 | 0~40°C |
| 环境湿度 | 湿度85%或更低（无冷凝水） |
■可选专用CAN适配器FDM-700CAN
将FDM-700数据（流量、温度、压力、累计时间、密度）转换为CAN协议，更新时间为0.1秒或每1秒一次
可以接收诸如开始/停止/重置累积值和发送状态等控制命令
●规格
| 交流形式 | 符合CAN2.0B标准的高速CAN系统（ISO11898-2） |
| 通信速度 | 1Mbps / 500kbps / 250kbps / 125kbps |
| 数据格式 | 小端/大端 |
| ID 长度 | 标准11位 / 扩展29位 |
| 连接器 | D-SUB 9pin（男性） |
| 发送物品 | 瞬时流量、累计流量、累计平均流量、累计时间、瞬时压力、瞬时温度、瞬时密度、转换密度、状态 |
| 收到的物品 | 控制指令，累计秒数 |
| 数据传输更新时间 | 0.1秒/1秒 |
