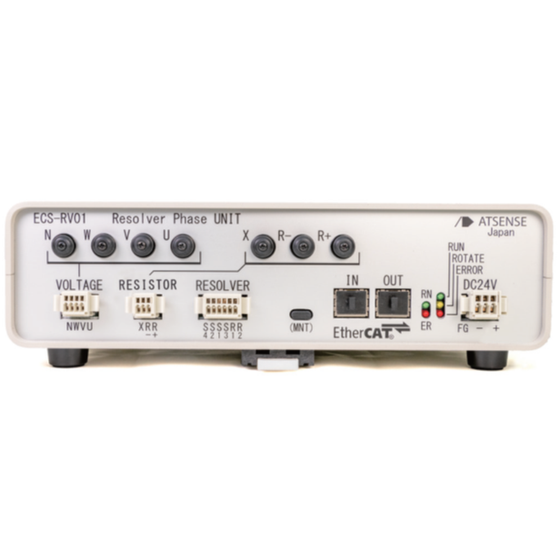

安森ATSENSE解析器相位测量单元ECS-RV01
【 解析位相测量单元ECS-RV01 】解析度位相测量系统 ECS-RV01/ECM-RV11
PCU控制使用的分辨率相数值＝作为可以信赖的数据提供给磁铁位置
直接输入EV电机的三相反电动势和 resolver信号进行位相差测量及数据收集。通过这种位相测量，可以准确把握电机的磁铁位置，从而实现高效的驱动控制。
我们为您提供单元和主电脑的一体化解决方案。驱动电机驱动被测电机旋转进行测量
●位相差计测同时显示数值和波形 特点
● resolver相位、角度、速度、热敏电阻电阻值、三相实际有效值等多种测量
● 将测量条件和测量以CSV数据、硬拷贝的形式输出
● 可发放单元电压值校准证书 ISO/IEC17025
● 通过EtherCAT通信保证多个单元数据的同步性
※本系统采用EtherCAT通信，连接的EtherCAT从机设备可以保证同步性。
主要功能

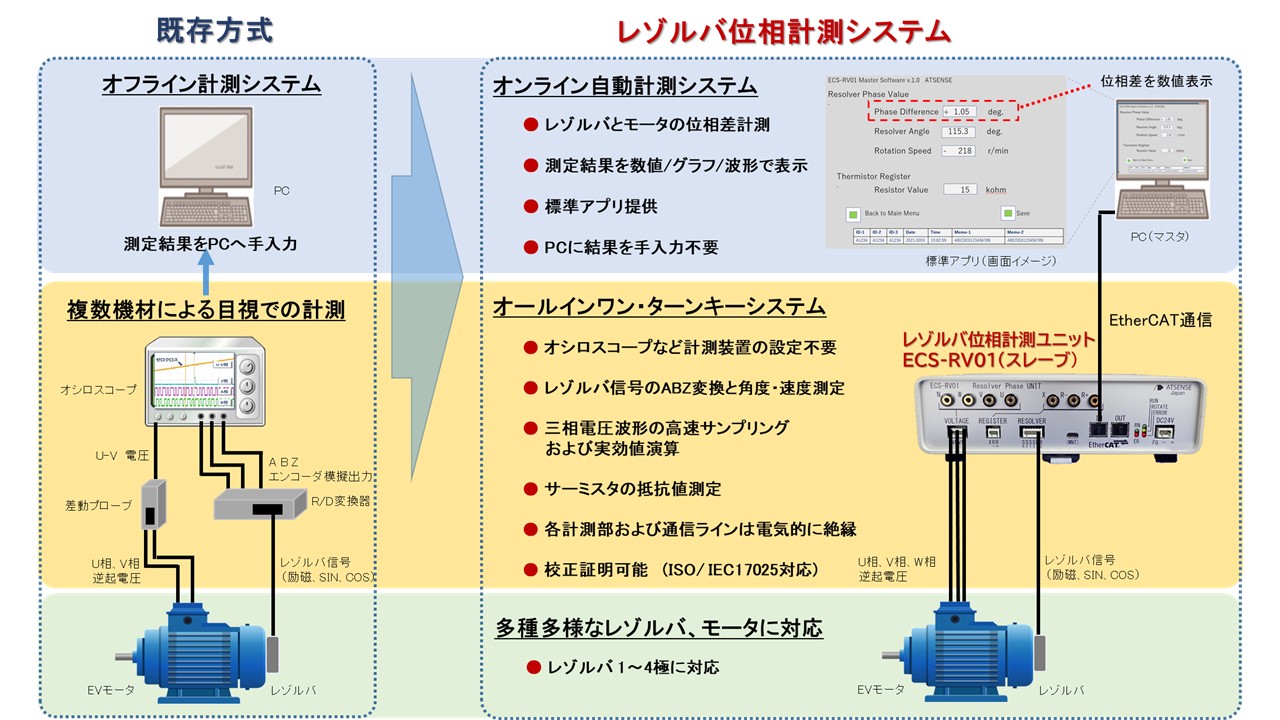

解析器位相测量的现有方法与本系统的比较
规格
解析器接口部分 对象解析器 1相励磁 2相(SIN,COS)出力 resolver 输出到解析器 励磁信号（R1,R2) 7Vrms 10kHz或者20kHz 来自解析器的输入 SIN输入(S2,S4)和COS输入(S1,S3) 输入增益，
轴倍角数(X1,X2,X3,X4)等可选择编码器模拟内部输出 A相，B相，Z相 位相差计测是最大1200r/min 脉冲位置输出 分解能±0.09°分辨率静止时的最大误差 ±0.4° 旋转速度 从编码器模拟信号A相、B相计算得出
X2分辨率时0～5000r/min使用连接器 6针 弹簧式端子台连接器・2.5mm间距1列 逆起电压输入部 输入电压 三相 相间为AC100Vrms以下 温度偏差±0.02V
瞬时值精度±0.07V转换速度 100kSPS（符号付16bit数据） 耐压 三相＋虚拟中性点整体 对地 AC2000V 1分钟 使用连接器 4针 弹簧式端子台连接器・2.5mm间距1列 抵抗測定部 抵抗值范围 100Ω～150kΩ 抵抗值误差±1.5%(1kΩ～150kΩ)，
±4%(100Ω)想定使用方法 连接热敏电阻进行温度测量（电阻值→温度换算在主设备上进行） 使用连接器 2针 弹簧式端子台连接器・2.5mm间距1列 EtherCAT端口（IN和OUT） 连接器 RJ45插座 输入/输出各1 协议 EtherCAT从板 连接电缆 以太网类别5以上，双层屏蔽，直连布线 用户自行安装 传送速度 100兆比特每秒 同期模式的周期 1毫秒固定 一般规格 RoHS指令 欧洲RoHS1指令对应 供給電源 DC24V±20%、700mA最大 ３针弹簧式端子台连接器・3.5mm间距1列 电气绝缘 下述组间相互电气绝缘
・A/D输入接口（反向静电压输入）
・编码器接口・内部电路
・EherCAT连接器（IN及OUT）・外壳・FG（接地）

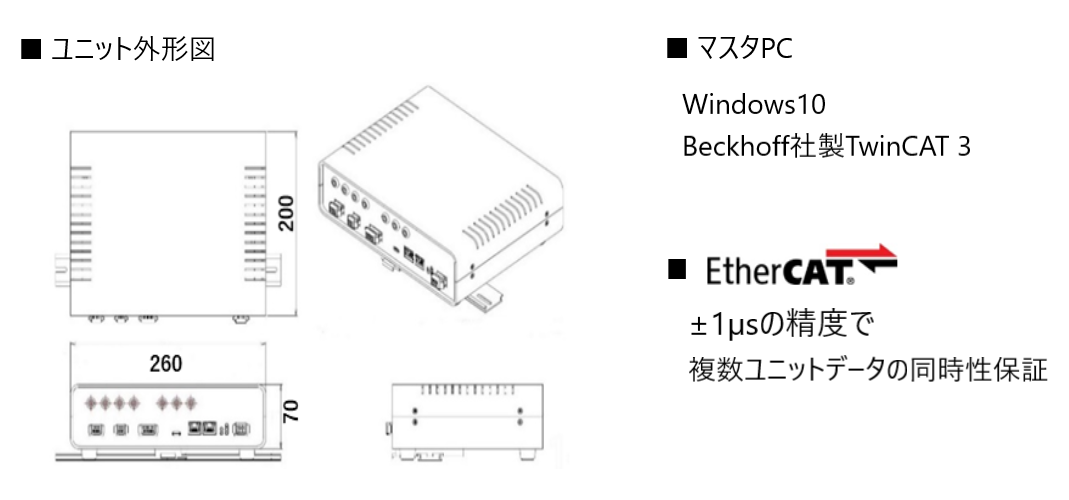

・供电电源（DC24V）使用周囲温度 -25℃~+60℃ 使用周囲湿度 95%RH以下（无结露现象） 外形寸法 宽:260 深:200 高:70（不包括凸起部分） 质量 约1600克
